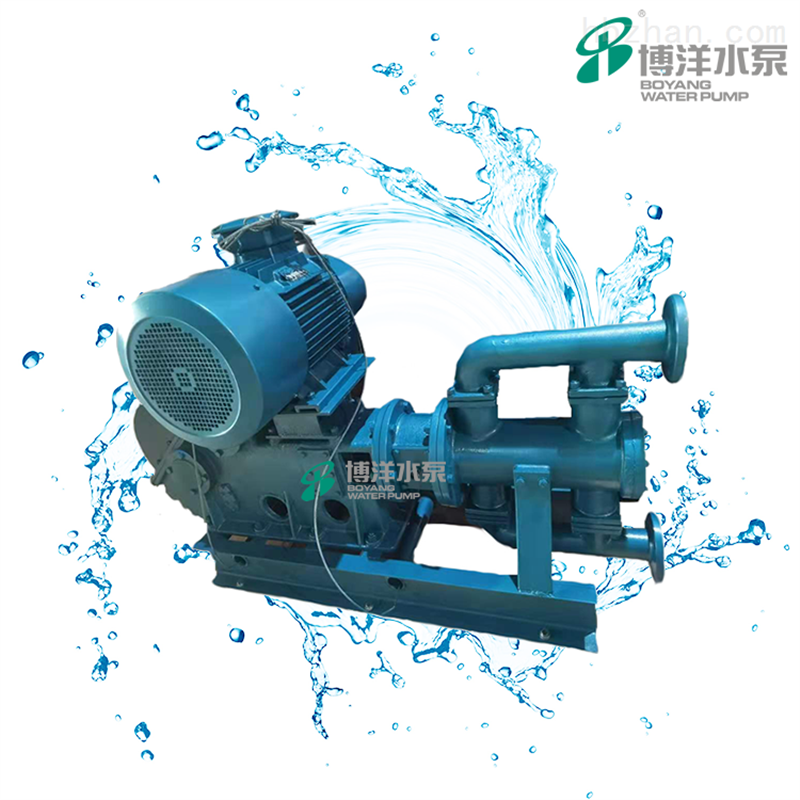

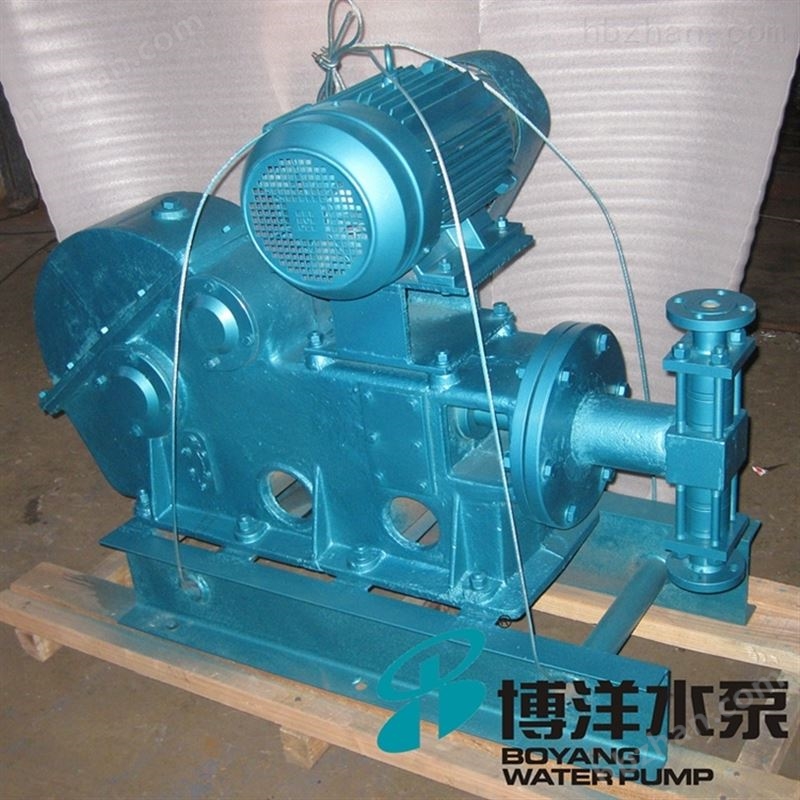

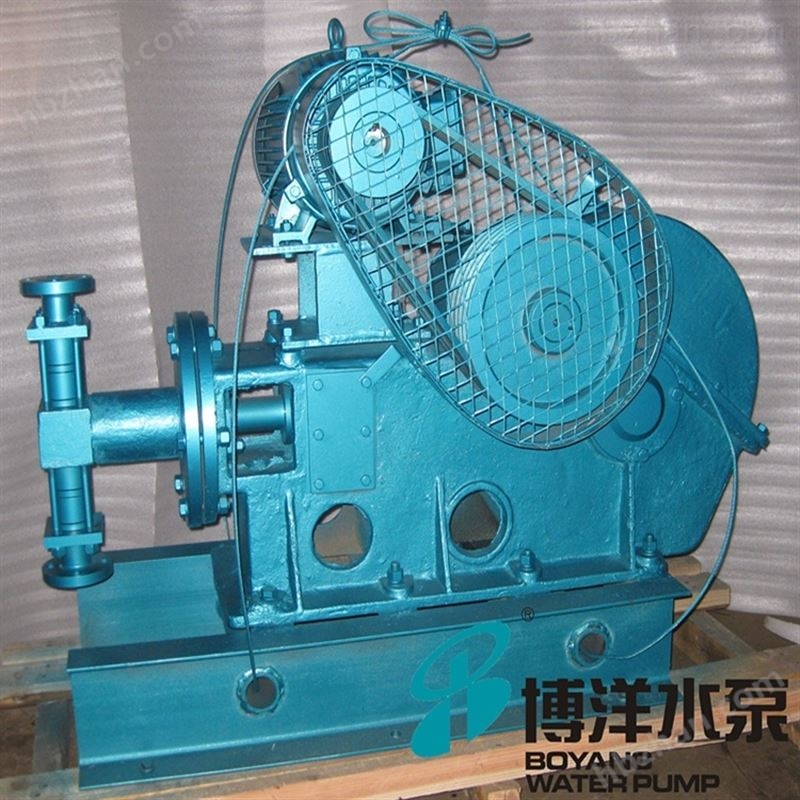

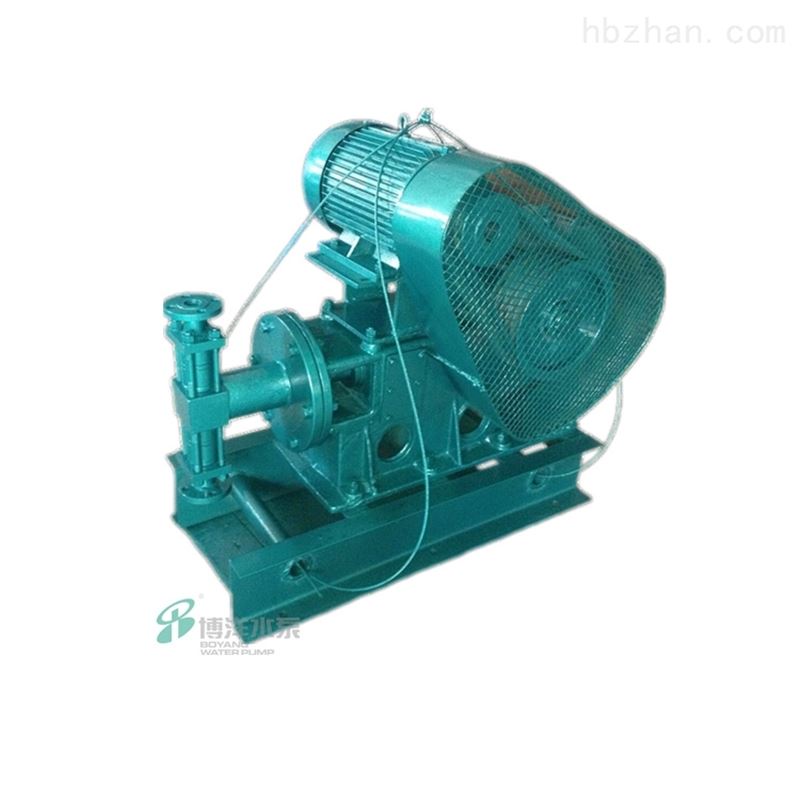

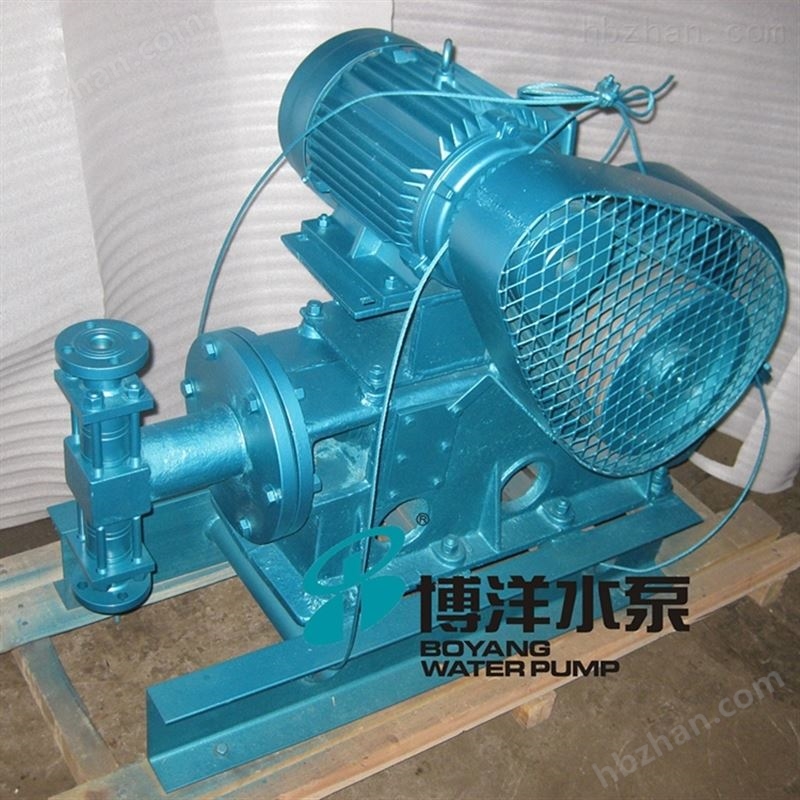

高压电动往复泵产品概述: WB型不锈钢往复泵（WB1、WB2往复泵）系列过流部份分为两种材质，铸钢材质专用于抽吸清水或油类制品及其它无腐蚀性液体，不锈钢材质1Cr18Ni9Ti钢制成。 WB1、WB2系列往复泵的减速箱采用皮带齿轮二级变速，润滑采用飞溅方式，结构紧凑、设计先进，不锈钢泵活塞环采用本公司特制的碗形聚四氟乙烯环，耐磨、耐腐、密封性好。本泵高压型采用柱塞双阀结构，低压型 采用活塞球阀结构，该设计动灵敏、封闭可靠根据不同流量和压力，配用不同电机，可达到用户的使用要求。 适用于抽送各种酸碱类液体，本泵特别适用于槽车卸车之用。及其它需要自吸的场合。工博牌往复泵最高输送介质温度150℃。如用户要求更高温度，请选工博牌WBR不锈钢高温往复泵。 使用范围: 工博牌WB1、WB2往复泵系列。主要用于远距离输送水，码头输送用品，泵输送原油、甲醇。油罐车、油库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列最高输送介质温度为150℃。本泵主要用于石化、冶炼、染料、印染、农药、制药、石油、皮革等行业。 高压电动往复泵结构说明:
|  | 1箱盖14垫料2连杆15单向球阀3连杆铜套16活塞环4连杆罗丝17活塞5偏心轮18泵体6加油孔19单向球阀座7齿轮油20泵盖8皮带轮21连杆销9电机22连杆小铜套10箱体23十字头11泵轴24往复缸12垫料架25方油孔13垫料压盖26底盘 |
性能参数: 型 号 | 流量
m3/h | 压力
kg/cm2 | 活塞直径
mm | 活塞行程
mm | 电机功率
r/kw | 往复次数
z/min | 吸排口尺寸（法兰） | W
B
1
机
座
系
列 | WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 1450/2.2 | 130 | 1’’ | WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 1450/3 | 130 | 1’’ | WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 1450/4 | 130 | 1’’ | WB1-6/5 | 6 | 5 | 100 | 100 | 1450/4 | 65 | 11/2’’ | WB1-6/15 | 6 | 15 | 100 | 100 | 1450/5.5 | 65 | 21/2’’ | WB1-10/7 | 10 | 7 | 160 | 100 | 1450/7.5 | 45 | 21/2’’ | WB1-13/3 | 13 | 3 | 160 | 100 | 1450/5.5 | 65 | 21/2’’ | WB1-13/6 | 13 | 6 | 160 | 100 | 50/7.5 | 65 | 1’’ | W
B
2
机
座
系
列 | WB2-1/120 | 1 | 120 | 36 | 120 | 50/7.5 | 145 | 1’’ | WB2-2/60 | 2 | 60 | 50 | 120 | 50/7.5 | 145 | 21/2’’ | WB2-10/15 | 10 | 15 | 160 | 120 | 50/7.5 | 37 | 21/2’’ | WB2-10/25 | 10 | 25 | 160 | 120 | 1450/18.5 | 37 | 21/2’’ | WB2-20/5 | 20 | 5 | 60 | 120 | 1450/7.5 | 73 | 21/2’’ | WB2-20/10 | 20 | 10 | 160 | 120 | 1450/11 | 73 | 4’’ | WB2-30/3 | 30 | 3 | 210 | 120 | 1450/7.5 | 73 | 4’’ | WB2-30/6 | 30 | 6 | 210 | 120 | 1450/11 | 73 | 1’’ |
|
